はじめに
Booth で販売しているキースイッチ DIP 化基板、 KeyBread の使い方を説明します
KeyBread 概要
キースイッチ、ダイオード、 LED(YS-SK6812MINI-E) を1つのユニットとして DIP 化し、ブレッドボード上でキーボードを作ったり、実験したりできるようにするための基板です
スキャン方向は Col2Row です
使い方
配線方法
基本的には各基板の同じ文字同士のピンを繋げますが、一部例外があります
スイッチ関係
各基板の R 同士、 C 同士を繋げ、それぞれ Pro Micro のピンに繋げます
LED 関係
V, G, I, O は LED 用のピンです
各基板の V 同士を繋げ、 Pro Micro の VCC へ、 G 同士を繋げ、 Pro Micro の GND へ繋げます
I, O は、数珠繋ぎに繋げます
配線例
シリーズごとの配線例を図に示します

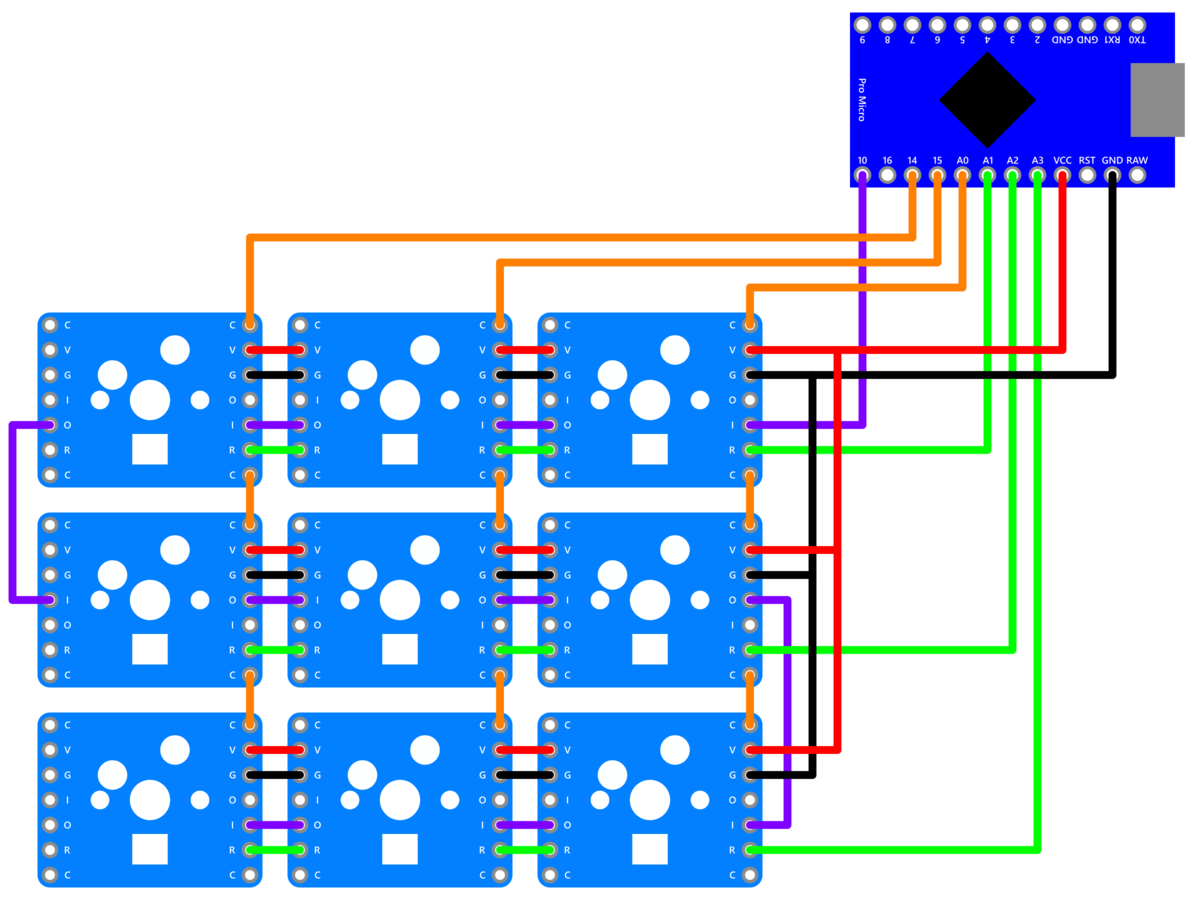

scone

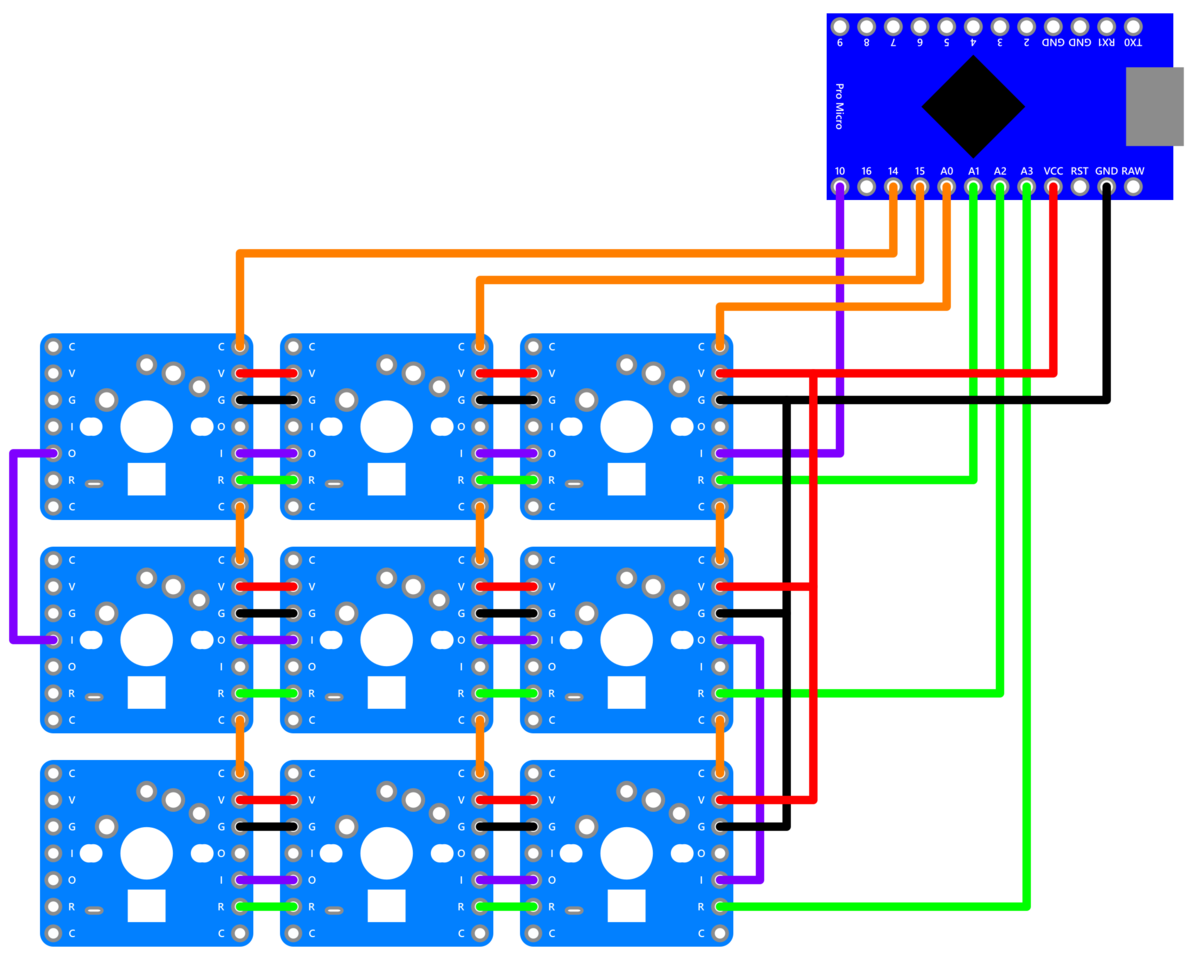

muffin

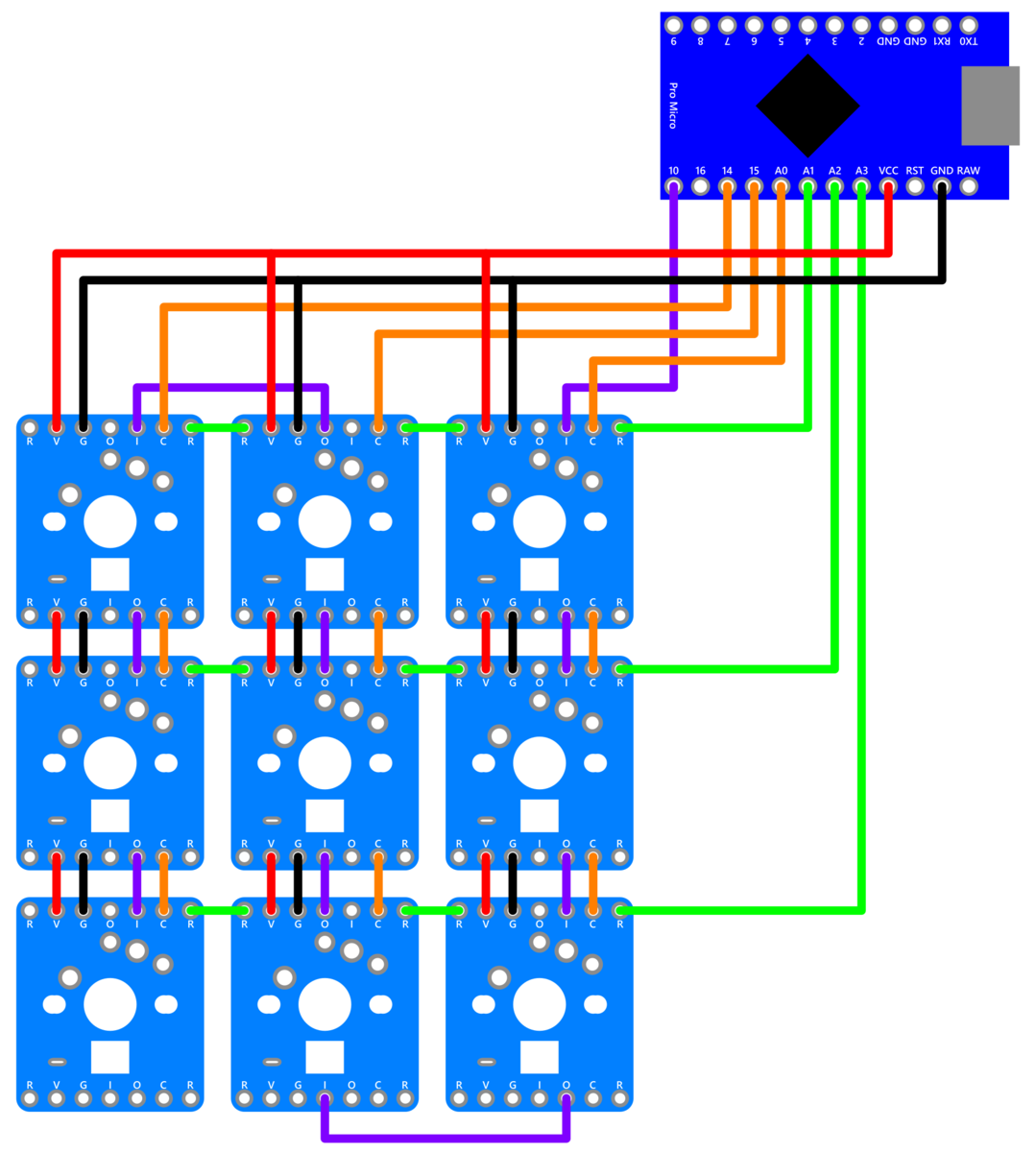

baguette
roggenbrot
おわりに
説明は以上です
何かわからないことがあれば、 Twitter などでお気軽に質問してください
